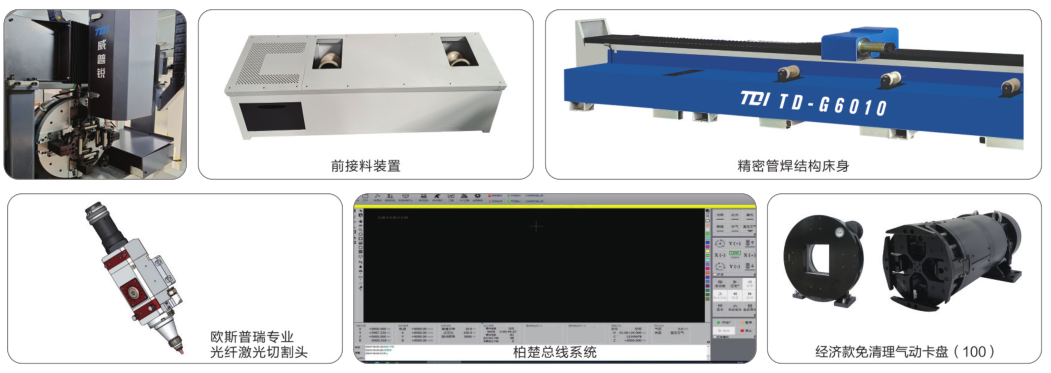

機械特點 Machinery Features
■ 專門針對管材類鈑金加工研發的一款中端高配激光切管機型。少尾料設計，增大切割范圍，減少尾料殘留，降低材料成本。可選配手動輔助上料裝置。
■ 以多種方式優化制造工藝。在單個操作中，可以創建穿孔和復雜輪廓。此外，管可以切成多個部分。
性能參數 Performance Parameter
項目名稱 | 參數 | 單位 |
最大切割管材長度 | 0-6400(3米以上需加長前接料) | mm |
切割管材直徑 | 16-90(工件外接，方圓管通用) | mm |
最小尾料 | 75(取決于工件長度和具體工藝狀況，通常工件長度在≥300，或者圓管直徑≥50,矩形管外接圓≥70時，在保證切割精度情況下，不能保證最小尾料長度) | mm |
X、Y軸定位精度 | 土0.05/1000 | mm |
X、Y軸重復定位精度 | 土0.03/1000 | mm |
加速度 | 1.5G | m/s2 |
最大運行速度 | 100 | m/min |
卡盤最大轉速 | 150 | rpm |
卡盤承載重量 | 前后卡盤各90 | kg |
裝機重量 | 3500(主機) +2200(料架) | kg |
主機外形(長寬高) | 約9500x1780x2410 | mm |
激光功率 | 2.0 | kw |
控制系統 | 柏楚總線系統 | |
整機功率 | 15.7 | kw |
供電要求 | 380v/50Hz |
